продолжаем репортаж. то есть, монтаж. в общем, снова про 10G

[crazy_the_brake]

нет. не могу успокоиться. нравится мне это дело. итак, организовали мы в офисе 10-гигабитную сетку.
этот рассказ -- про то, как происходил процесс запуска.

на самом деле, прокладка оптического кабеля внутри помещений практически ничем не отличается от прокладки витой пары. разве что, удобнее, потому что в кабеле присутствует стальной кондуктор и протащить оптический провод над подвесным потолком и через отверстия в стене значительно проще, чем медный.

а кабель вот такой:

намотан на катушку, которая поставлена на вращающуюся табуретку. двухжильный (приём/передача), хороший, FTTH (fiber to the home, насколько можно догадаться):

сначала хотели попросить paulig захватить эту катушечку из Москвы, но почему-то передумали. видимо, 40 кг для перевозки в поезде в виде ручной клади -- как-то не очень.

в первую очередь решили завести оптику из серверной (дверь, на которой написано "наше всё") в четыре комнаты: три пары программистам и две -- директору. он по совместительству сисадмин.

вот директор радостно затаскивает первый кабель в свой кабинет:

волнущий момент -- сейчас будет отрезан первый кусок провода, ведущий в серверную:

в первом приближении, вот они, оптические "розетки" на кабель-канале:

и ещё чуть-чуть. тянем-потянем, вытянули кабель:

а потом уже не было сил вести фоторепортаж. процесс несложный, не такой уж трудный, но утомительный.
поэтому решили перенести окончательный монтаж на следующий день. но сначала закрепили кабели в канале и завели концы в стойку с помощью jury093. без него бы точно напортачили и всё сделали бы не так, как положено по правилам. фоток, к сожалению нет. силы оказались слабые. отложили, значит, на завтра.

а завтра была суббота. законный выходной и работать грех. впрочем, об этом я уже рассказывал. правда, кое-кто, кому нечего было делать, пришёл и от нечего делать приварил шестнадцать оптических пигтейлов к кабелям, предварительно закрепив их в FDP (fiber distribution panel). каждая пара пигтейлов — жёлтенькие такие проводочки с волокном внутри — вставлена в LC-разъём. с другой стороны разъёма будет патч-корд. тоже жёлтый провод, только потолще.

вот панель с выдвинутой полкой:

а это -- с в закрытом виде:

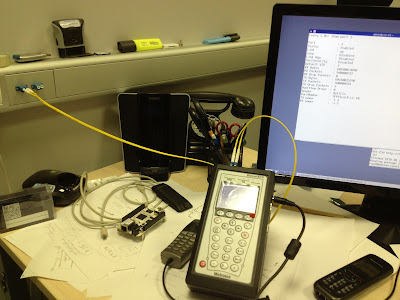

мегадивайс, известный также, как анализатор 10G ethernet, готов к тестированию новой сети и работает в режиме шлейфа второго уровня:

с другой стороны кабеля -- его брат, который генерирует 100% нагрузку.

пока, кроме двух анализаторов, в сети никого нет. да и сети пока нет. так, несколько кабелей с розетками на концах.

а вот и первые результаты теста:

на самом деле, не первые. потому что выяснилось, что некоторые модули SFP+ к нам пришли из битой партии. самые простые, на два километра. поэтому пришлось ставить 10-километровые. что несколько расточительно. но других на тот момент в нашей лаборатории не было.

стойка в серверной. пока почти без начинки. но в самом верху прикручен 10G switch имени нашей конторы. в том смысле, что мы сами его сделали:

один оптический патчкорд вставлен в сервер, второй -- в сервер в другой части офиса, третий и четвёртый — по прежнему, в приборы, тестирующие уже не кабель и модули SFP+, а свич и сеть, которую он коммутирует. жужжит и коммутирует:

в конце концов, Паша не выдержал и пошёл проводить "полевые" испытания рефлектометра и заодно промерил патчкорды на обрыв и качество сварки. но кабель оказался достаточно короткий, а потери на сплайсах (точки сварки) настолько малы, что проблем обнаружено не было. в общем, всё работает как часы: iperf показывает скорость передачи в районе 9.4 Gbps (гигабит/с) в обе стороны. виртуальная машина грузится с nfs root'а за 6 секунд, эксперименты продолжаются.
